CDC with ELK Stack

VISANG / CDC / ElasticSearch / Logstash / Kibana

2023.11.01.

원래는 Airflow 실습 이후, Kafka와 Debezium의 log-based CDC 환경 구축을 하려고 했지만, 상대적으로 접근 난이도가 낮은 ELK를 활용한 query-based CDC를 다뤄보면서 CDC에 대한 이해와 실습을 진행해보고자 하였다. 우선 큰 방향성 위주로 글을 작성해봤다. 실습을 진행하면서 글을 업데이트 할 예정이다.

CDC - Change Data Capture

DBMS의 clustering, sharding 등의 고가용성 목표의 이중화에도 활용되거나 DB data pipe-line 구축을 할 때도 사용된다. 핵심은 DB 데이터의 변경을 감지해서 Event 기반 또는 다양한 형태로 그 내용을 가져온다는 것이다.

CDC의 목표

엔터프라이즈 DBMS 스트레스 및 부하 분산
장기 보관 데이터 - 한 번 create되면 update될 일이 거의 없는 data위주 ex) 접속 로그, 매출 데이터, 출생 신고 이력 등의 이관
다양한 text searching optimization 구현

log-based CDC vs query-based CDC

log-based CDC : DBMS에서 기본적으로 생성하는 transaction log를 기반으로 하며, psql의 경우 wal file, mysql binary log 등을 활용해 CDC 환경을 구성하는 것이다.
query-based CDC : CDC origin(target) DBMS 대상으로 big-query 또는 특정 주기로 schedule된 query를 바탕으로 CDC 환경을 구성하는 것이다.

docker compose file

elastic cluster를 3개의 노드로 구성하고 있는 형태이다. 공식 홈페이지의 ELK Stack docker compose를 base로 한다.
Getting started with the Elastic Stack and Docker-Compose

version: '3'
services:

  setup:
    image: docker.elastic.co/elasticsearch/elasticsearch:${STACK_VERSION}
    volumes:
      - ./certs:/usr/share/elasticsearch/config/certs
    user: "0"
    command: >
      bash -c '
        if [ x${ELASTIC_PASSWORD} == x ]; then
          echo "Set the ELASTIC_PASSWORD environment variable in the .env file";
          exit 1;
        elif [ x${KIBANA_PASSWORD} == x ]; then
          echo "Set the KIBANA_PASSWORD environment variable in the .env file";
          exit 1;
        fi;
        if [ ! -f config/certs/ca.zip ]; then
          echo "Creating CA";
          bin/elasticsearch-certutil ca --silent --pem -out config/certs/ca.zip;
          unzip config/certs/ca.zip -d config/certs;
        fi;
        if [ ! -f config/certs/certs.zip ]; then
          echo "Creating certs";
          echo -ne \
          "instances:\n"\
          "  - name: es01\n"\
          "    dns:\n"\
          "      - es01\n"\
          "      - localhost\n"\
          "    ip:\n"\
          "      - 127.0.0.1\n"\
          "  - name: es02\n"\
          "    dns:\n"\
          "      - es02\n"\
          "      - localhost\n"\
          "    ip:\n"\
          "      - 127.0.0.1\n"\
          "  - name: es03\n"\
          "    dns:\n"\
          "      - es03\n"\
          "      - localhost\n"\
          "    ip:\n"\
          "      - 127.0.0.1\n"\
          > config/certs/instances.yml;
          bin/elasticsearch-certutil cert --silent --pem -out config/certs/certs.zip --in config/certs/instances.yml --ca-cert config/certs/ca/ca.crt --ca-key config/certs/ca/ca.key;
          unzip config/certs/certs.zip -d config/certs;
        fi;
        echo "Setting file permissions"
        chown -R root:root config/certs;
        find . -type d -exec chmod 750 \{\} \;;
        find . -type f -exec chmod 640 \{\} \;;
        echo "Waiting for Elasticsearch availability";
        until curl -s --cacert config/certs/ca/ca.crt https://es01:9200 | grep -q "missing authentication credentials"; do sleep 30; done;
        echo "Setting kibana_system password";
        until curl -s -X POST --cacert config/certs/ca/ca.crt -u "elastic:${ELASTIC_PASSWORD}" -H "Content-Type: application/json" https://es01:9200/_security/user/kibana_system/_password -d "{\"password\":\"${KIBANA_PASSWORD}\"}" | grep -q "^{}"; do sleep 10; done;
        echo "All done!";
      '
    healthcheck:
      test: ["CMD-SHELL", "[ -f config/certs/es01/es01.crt ]"]
      interval: 1s
      timeout: 5s
      retries: 120
    networks:
      - esnet

  es01:
    depends_on:
      setup:
        condition: service_healthy
    image: docker.elastic.co/elasticsearch/elasticsearch:${STACK_VERSION}
    container_name: es01
    hostname: es01
    volumes:
      - ./certs:/usr/share/elasticsearch/config/certs
      - ./esdata01:/usr/share/elasticsearch/data
    ports:
      - ${ES_PORT}:9200
    environment:
      - ELASTIC_PASSWORD=${ELASTIC_PASSWORD}
      - node.name=es01
      - cluster.name=${CLUSTER_NAME}
      - cluster.initial_master_nodes=es01,es02,es03
      - discovery.seed_hosts=es02,es03
      - bootstrap.memory_lock=true
      - xpack.security.enabled=true
      - xpack.security.http.ssl.enabled=true
      - xpack.security.http.ssl.key=certs/es01/es01.key
      - xpack.security.http.ssl.certificate=certs/es01/es01.crt
      - xpack.security.http.ssl.certificate_authorities=certs/ca/ca.crt
      - xpack.security.http.ssl.verification_mode=certificate
      - xpack.security.transport.ssl.enabled=true
      - xpack.security.transport.ssl.key=certs/es01/es01.key
      - xpack.security.transport.ssl.certificate=certs/es01/es01.crt
      - xpack.security.transport.ssl.certificate_authorities=certs/ca/ca.crt
      - xpack.security.transport.ssl.verification_mode=certificate
      - xpack.license.self_generated.type=${LICENSE}
    mem_limit: ${MEM_LIMIT}
    ulimits:
      memlock:
        soft: -1
        hard: -1
    healthcheck:
      test:
        [
          "CMD-SHELL",
          "curl -s --cacert config/certs/ca/ca.crt https://localhost:9200 | grep -q 'missing authentication credentials'",
        ]
      interval: 10s
      timeout: 10s
      retries: 120
    networks:
      - esnet

  es02:
    depends_on:
      - es01
    image: docker.elastic.co/elasticsearch/elasticsearch:${STACK_VERSION}
    container_name: es02
    hostname: es02
    volumes:
      - ./certs:/usr/share/elasticsearch/config/certs
      - ./esdata02:/usr/share/elasticsearch/data
    environment:
      - node.name=es02
      - cluster.name=${CLUSTER_NAME}
      - cluster.initial_master_nodes=es01,es02,es03
      - discovery.seed_hosts=es01,es03
      - bootstrap.memory_lock=true
      - xpack.security.enabled=true
      - xpack.security.http.ssl.enabled=true
      - xpack.security.http.ssl.key=certs/es02/es02.key
      - xpack.security.http.ssl.certificate=certs/es02/es02.crt
      - xpack.security.http.ssl.certificate_authorities=certs/ca/ca.crt
      - xpack.security.http.ssl.verification_mode=certificate
      - xpack.security.transport.ssl.enabled=true
      - xpack.security.transport.ssl.key=certs/es02/es02.key
      - xpack.security.transport.ssl.certificate=certs/es02/es02.crt
      - xpack.security.transport.ssl.certificate_authorities=certs/ca/ca.crt
      - xpack.security.transport.ssl.verification_mode=certificate
      - xpack.license.self_generated.type=${LICENSE}
    mem_limit: ${MEM_LIMIT}
    ulimits:
      memlock:
        soft: -1
        hard: -1
    healthcheck:
      test:
        [
          "CMD-SHELL",
          "curl -s --cacert config/certs/ca/ca.crt https://localhost:9200 | grep -q 'missing authentication credentials'",
        ]
      interval: 10s
      timeout: 10s
      retries: 120
    networks:
      - esnet

  es03:
    depends_on:
      - es02
    image: docker.elastic.co/elasticsearch/elasticsearch:${STACK_VERSION}
    container_name: es03
    hostname: es03
    volumes:
      - ./certs:/usr/share/elasticsearch/config/certs
      - ./esdata03:/usr/share/elasticsearch/data
    environment:
      - node.name=es03
      - cluster.name=${CLUSTER_NAME}
      - cluster.initial_master_nodes=es01,es02,es03
      - discovery.seed_hosts=es01,es02
      - bootstrap.memory_lock=true
      - xpack.security.enabled=true
      - xpack.security.http.ssl.enabled=true
      - xpack.security.http.ssl.key=certs/es03/es03.key
      - xpack.security.http.ssl.certificate=certs/es03/es03.crt
      - xpack.security.http.ssl.certificate_authorities=certs/ca/ca.crt
      - xpack.security.http.ssl.verification_mode=certificate
      - xpack.security.transport.ssl.enabled=true
      - xpack.security.transport.ssl.key=certs/es03/es03.key
      - xpack.security.transport.ssl.certificate=certs/es03/es03.crt
      - xpack.security.transport.ssl.certificate_authorities=certs/ca/ca.crt
      - xpack.security.transport.ssl.verification_mode=certificate
      - xpack.license.self_generated.type=${LICENSE}
    mem_limit: ${MEM_LIMIT}
    ulimits:
      memlock:
        soft: -1
        hard: -1
    healthcheck:
      test:
        [
          "CMD-SHELL",
          "curl -s --cacert config/certs/ca/ca.crt https://localhost:9200 | grep -q 'missing authentication credentials'",
        ]
      interval: 10s
      timeout: 10s
      retries: 120
    networks:
      - esnet

  kibana:
    depends_on:
      es01:
        condition: service_healthy
      es02:
        condition: service_healthy
      es03:
        condition: service_healthy
    image: docker.elastic.co/kibana/kibana:${STACK_VERSION}
    container_name: kibana
    hostname: kibana
    volumes:
      - ./certs:/usr/share/kibana/config/certs
      - ./kibanadata:/usr/share/kibana/data
    ports:
      - ${KIBANA_PORT}:5601
    environment:
      - SERVERNAME=kibana
      - ELASTICSEARCH_HOSTS=["https://es01:9200","https://es02:9200","https://es03:9200"]
      - ELASTICSEARCH_USERNAME=kibana_system
      - ELASTICSEARCH_PASSWORD=${KIBANA_PASSWORD}
      - ELASTICSEARCH_SSL_CERTIFICATEAUTHORITIES=config/certs/ca/ca.crt
    mem_limit: ${MEM_LIMIT}
    healthcheck:
      test:
        [
          "CMD-SHELL",
          "curl -s -I http://localhost:5601 | grep -q 'HTTP/1.1 302 Found'",
        ]
      interval: 10s
      timeout: 10s
      retries: 120
    networks:
      - esnet

networks:
  esnet:

필수 설정해야할 환경 변수는 아래와 같다. docker-compose.yml과 같은 경로에 .env 로 만들어서 세팅하자.

# Password for the 'elastic' user (at least 6 characters)
ELASTIC_PASSWORD=admin123!

# Password for the 'kibana_system' user (at least 6 characters)
KIBANA_PASSWORD=admin123!

# Version of Elastic products
STACK_VERSION=8.7.0

# Set the cluster name
CLUSTER_NAME=elk-cdc-cluster

# Set to 'basic' or 'trial' to automatically start the 30-day trial
LICENSE=basic
#LICENSE=trial

# Port to expose Elasticsearch HTTP API to the host
ES_PORT=9200

# Port to expose Kibana to the host
KIBANA_PORT=5601

# Increase or decrease based on the available host memory (in bytes)
MEM_LIMIT=1073741824

# Project namespace (defaults to the current folder name if not set)
COMPOSE_PROJECT_NAME=elk-cdc-app

8.x version 부터는 보안 인증 세팅이 기본으로 되어있다. 그래서 https를 위한 ssl 인증서가 필요하다. setup service가 이를 위해 존재하며, 해당 세팅을 한 뒤에 kill 된다. 실행하고 나면 certs 디렉토리가 만들어질텐데 해당 파일이 ssl 인증서이다.
compose 실행 시, project name을 elk-cdc-app로 준다.

execute

docker compose -f ./docker-compose.yml -p elk-cdc-app up -d

해당 명령어로 실행 시, setup이 돌고 ssl를 갱신&생신 이후 es node 가 활성화 되며 뒤이어 kibana가 활성화 된다.

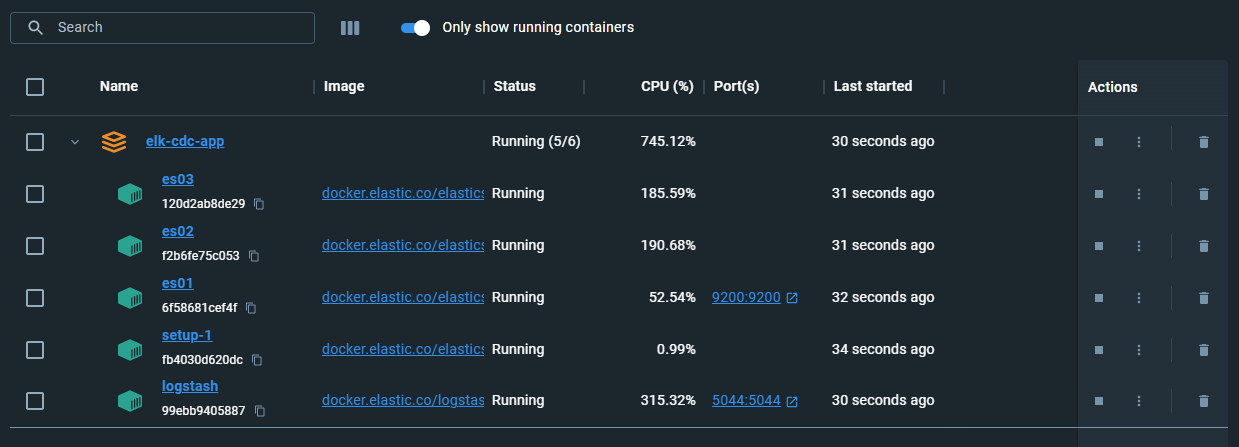

docker desktop 화면에서 정상 실행되고 있는 모습을 볼 수 있다. ES와 Kibana도 확인해보기로 하였다.

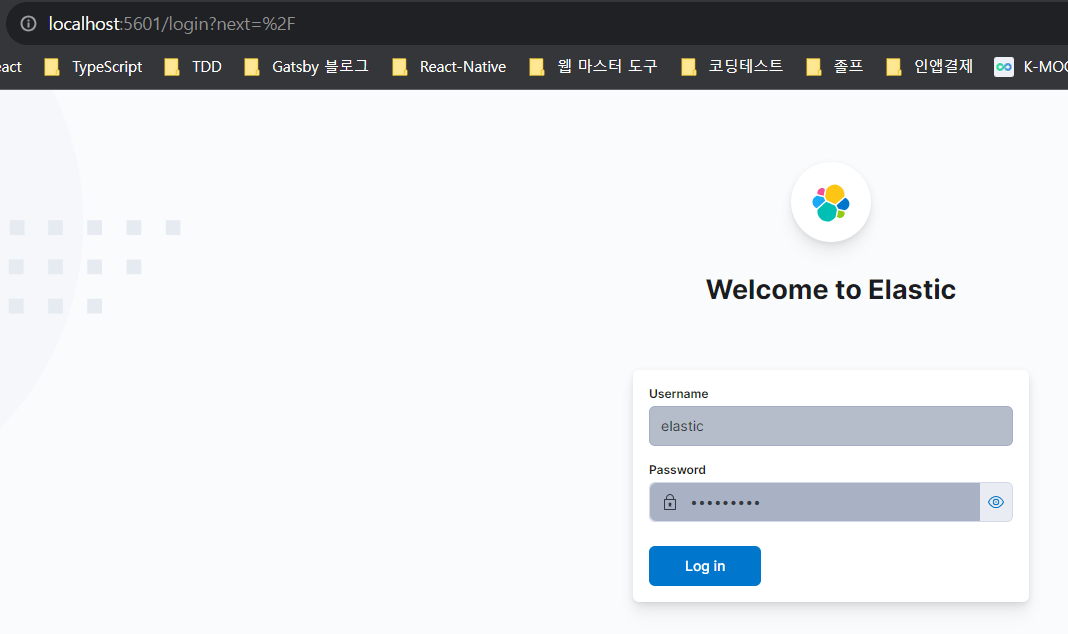

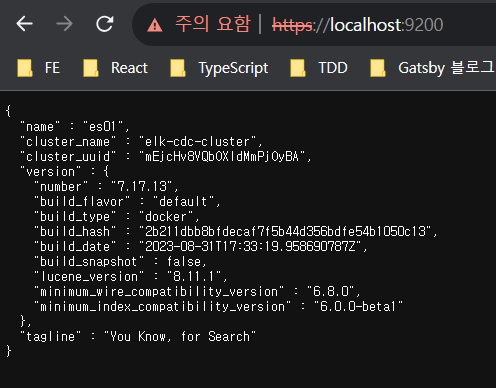

둘다 정상접속이 된다.

PostgreSQL & Logstash

데이터 포털 내의 PostgreSQL DB와 연결하기 위해 logstash 폴더내의 conf 파일을 다음과 같이 설정해줬다.

# Sample Logstash configuration for creating a simple
# Beats -> Logstash -> Elasticsearch pipeline.

input {
  jdbc {
    jdbc_driver_library => "./jar/postgresql-42.6.0.jar"
    jdbc_driver_class => "org.postgresql.Driver"
    jdbc_connection_string => "jdbc:postgresql://${POSTGRES_HOST}:${POSTGRES_PORT}/${POSTGRES_DB}"
    jdbc_user => "${POSTGRES_USER}"
    jdbc_password => "${POSTGRES_PASSWORD}"
    schedule => "* * * * *"
    statement => "select * from tb_table_meta_info"

  }
}

output {
    stdout { codec => json_lines }
}

실행 후, Docker log 상에 1분마다 데이터를 SELECT 해와야 하는 내용이 적혀있어야 하지만, 다음과 같은 오류가 발생하였다.

Error: unable to load ./jar/postgresql-42.6.0.jar from :jdbc_driver_library, file not readable (please check user and group permissions for the path)

PluginLoadingError 라고 한다. 한 번 해결해보자.

Trouble Shooting #1 - Exception: LogStash: PluginLoadingError

참고글 : Logstash를 통해 PostgreSQL과 Elastic Stack 연동하기

jdbc_driver_library에 다운로드한 JDBC Driver의 절대 경로 값을 넣어줘야 한다고 한다.

# Sample Logstash configuration for creating a simple
# Beats -> Logstash -> Elasticsearch pipeline.

input {
  jdbc {
    jdbc_driver_library => "/usr/share/logstash/postgresql-42.6.0.jar"
    jdbc_driver_class => "org.postgresql.Driver"
    jdbc_connection_string => "jdbc:postgresql://${POSTGRES_HOST}:${POSTGRES_PORT}/${POSTGRES_DB}"
    jdbc_user => "${POSTGRES_USER}"
    jdbc_password => "${POSTGRES_PASSWORD}"
    schedule => "* * * * *"
    statement => "select * from tb_table_meta_info"

  }
}

output {
    stdout { codec => json_lines }
}

logstash.conf input 설정

jdbc_driver_library: JDBC 드라이버 JAR 파일의 경로를 설정한다.
jdbc_connection_string: PostgreSQL 데이터베이스에 연결하기 위한 정보를 설정한다.
jdbc_user 및 jdbc_password: PostgreSQL 데이터베이스에 액세스하기 위한 사용자 이름 및 비밀번호를 설정한다.
jdbc_driver_class: jdbc를 사용하는 만큼 어떤 jdbc module을 핵심적으로 사용할지 세팅하는 부분이다.
statement: 가져올 데이터를 쿼리로 세팅한다. query based cdc의 가장 핵심적인 부분이 된다.
schedule: query를 실행할 주기를 cron 형태로 세팅한다. 안되어 있으면 한 번 input이 일어난 뒤에 service kill 된다.
jdbc_paging_enabled & jdbc_page_size: 위 설정값엔 없지만, select 등의 결과값을 한 번에 너무많이 가져올 경우 target db가 lock 걸릴 리스크가 있다. 특히 target db가 엔터프라이즈 db의 경우 CDC를 위한 query를 던질 때 마다 api가 timeout이 나는 기적을 경험할 수 있다.
- 이를 위해 pagination 기능을 제공하며 size와 offset값을 활용해 세팅한 row값 만큼만 가져오게 세팅할 수 있으며, jdbc_paging_enabled가 true 여야 jdbc_page_size 를 세팅할 수 있다.
- es jdbc official docs

추가적인 설정

input {
  jdbc {
    # 추가적인 설정
    jdbc_paging_enabled => "true"
    jdbc_paging_mode => "explicit"
    jdbc_page_size => "100000"
  }
}

schedule 마다 실행되는 것은 좋으나, 계속 query의 result를 모두 output으로 준다는 것이다. CDC를 위해서 마지막으로 읽은 부분을 기억하고 해당 부분 부터 가져와야 한다 것이 중요하다.
가장 먼저 봤던 docker-compose.yml file에서 logstash의 volumes에 잡혀있던 /usr/share/logstash/inspector-index.dat 가 마지막으로 읽은 row, line을 기록하는 file 이다. fluented, promtail 등이 사용하는 컨셉이 같다!
그래서 볼륨으로 잡아줄 ./logstash/inspector-index.dat파일을 아래와 같이 구성하고, logstash.conf에 설정값을 추가해주기로 하였다.

# bat 설치
$ sudo apt install bat # 우분투
$ ln -s /usr/bin/batcat ~/.local/bin/bat # batcat을 bat으로 바꿔주는 명령어. 이걸 안해주면 batcat으로 사용해야한다.

# logstash 폴더로 간 후,

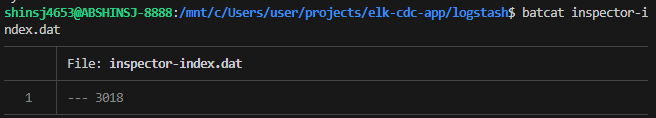

$ bat inspector-index.dat

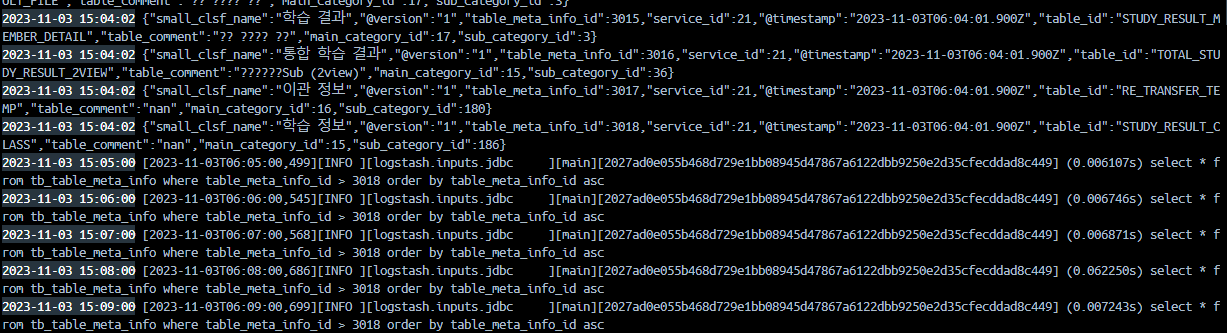

bat 을 사용하여 inspectore-index.dat 파일 구성 완료 후, logstash를 실행하면 — 뒤의 0 값이 다음과 같이 3018, 즉 가장 마지막으로 읽은 id 값으로 변경될 것 이다.

input {
    jdbc {
		# 마지막에 실행된 row의 값을 저장할 수 있는 설정
    use_column_value => "true"
    tracking_column => "table_meta_info_id"
    last_run_metadata_path => "/usr/share/logstash/inspector-index.dat"
    statement => "select * from tb_table_meta_info where table_meta_info_id > :sql_last_value order by table_meta_info_id asc"
    }
}

use_column_value: 해당 값이 true여야 statement에 sql_last_value 변수를 사용할 수 있으며, file로 저장되는 id 값 metadata를 저장하고 가져올 수 있다.
tracking_column: 마지막에 읽은 값 기준을 잡아줄 컬럼 명을 설정하는 값이다. 기본적으로 auto increment 세팅이 되어있는 값을 pk로 잡으니, 해당 값을 기준으로 잡으면 좋다. 그리고 값은 numeric 또는 timestamp 를 가지며 기본값은 numeric 이다.
last_run_metadata_path: 마지막에 읽은 값을 저장할 file path를 세팅한다. 위 compose yaml에서 세팅한 볼륨 경로로 맞춰주면 된다.
statement 값 역시 위 설정에 맞춰서 바뀌었다. 그리고 “마지막에 읽은 값” 이기 때문에 select order by를 꼭 “ASC” 로 세팅해야한다.

이제 다시 실행해보면 inspector-index.dat 이 업데이트 되면서 매 분 query가 실행될 때 마다 같은 결과 값이 아닌 추가된 값만 출력되는 것을 볼 수 있다.

참고링크

Elasticsearch - ELK stack & PostgreSQL & Logtash, query based CDC 만들기 by docker compose

CDC - Change Data Capture
- CDC의 목표
log-based CDC vs query-based CDC
docker compose file
- execute
PostgreSQL & Logstash
참고링크
